Liitokala Lii - S12 LCD Akkumulátor töltő - 12 akku párhuzamos töltésére

Specifikáció

• Márkanév LiitoKala
• Modellszám: Lii-S12
• Bemeneti feszültség: 12V/3.5A
• Kimeneti feszültség:
• Li-ionhoz: DC 4.2V
• DC 1,48V NiMH/Ni-cd esetén: DC 1,48V
• DC 3,65V LiFePO4 esetében
• DC 9V NiMH esetén
• Kimeneti áram

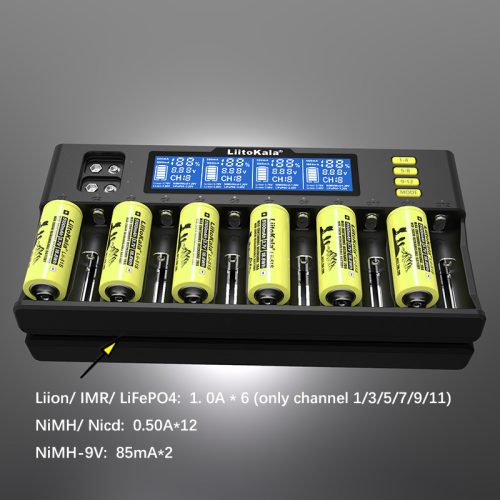

  Lítium akkumulátor töltési áram: 1000mA*6 / (csak 1/3/5/7/9/11 csatorna)
  NiMH akkumulátor töltési áram: 500mA*8
• 9V akkumulátor töltési áram: 85mA*2
• Kompatibilis az összes újratölthető akkumulátorral;
  Ni-MH/Cd: AA, AAA, A, SC, C, 9V stb. méret
  Li-ion/IMR/LiFePO4:26650,20700,18650,18490,
  17700,17500,16340(RCR123),14500,10440
• Szín: Fekete

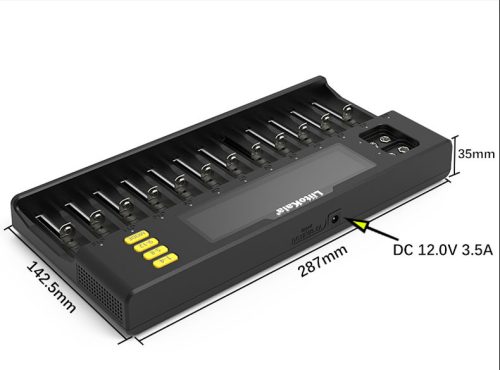

• Fő elem mérete: kb. 28.7*14.3*3.5cm
  Csomag mérete: kb. 30.8*22.3*5.5cm
  Csomag súlya: kb. 920g
• A csomag része az adapter is

Töltő funkciói：

• DC12V 3,5A (minimum) bemenet, intelligens töltés és mikroszámítógépes kezelési rendszer minden egyes ágyhoz;

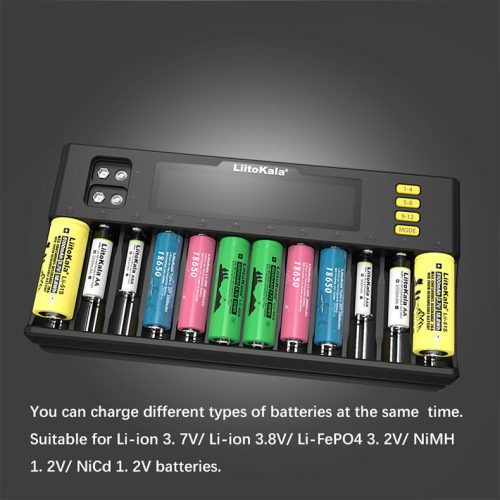

• A töltő legnagyobb előnye a többféle típusú akkumulátor egyidejű töltése és a 9V NiMH akkumulátorok töltése;
• Töltés közben az LCD kijelző megjelenítheti az akkumulátor szimbólumot / CH csatornát és adatokat, mint például az akkumulátor típusa (LI-ION, NIMH / töltési áram A / akkumulátor feszültség V / százalékos% a csatorna; A készenléti kijelző "nulla". Ha a csatorna rövidzárlatos vagy az akkumulátor fordítva van csatlakoztatva, az "Err" felirat jelenik meg. Ha az akkumulátor tele van, az LCD kijelzőn megjelenő adatok elmentésre kerülnek, és a kijelzőn 100% lesz. Az akkumulátor szimbólum nem villog, ha tele van; Minden egyes foglalat piros és zöld LED kijelzővel van ellátva. A piros kijelző töltéskor világít, a zöld kijelző pedig a töltés befejezésekor világít. Ha az akkumulátor vagy a bővítőhely rendellenes (rövidzárlat/visszacsatlakozás stb.), a piros jelzőfény figyelmeztetésként villog;
• A rendszer képes automatikusan azonosítani a 3,70 V-os lítium akkumulátort és a NiMH/NiCd (1,20 V) akkumulátort. Nyomja meg a MODE gombot a 3,20V-os 3,2V-os lítium vasfoszfát akkumulátor és a 3,80V-os lítium akkumulátor (IMR) manuális kiválasztásához. A NiMH (9,0V) újratölthető akkumulátor töltés közben nem jeleníti meg az adatokat a kijelző képernyőjén;
• 0 V feszültség aktiválási funkcióval rendelkezik, és nem tölthető 1,65-2,20V feszültségen (de lesz csepegtető töltés aktiválási árammal);
• Több biztonsági védelmi funkcióval rendelkezik, mint például túltöltés, túlterhelés, túlkisülés, rövidzárlat, fordított csatlakozás stb., és képes intelligensen és automatikusan azonosítani a rossz akkumulátorokat;
• max 70 mm-es hosszú akkuk férnek bele

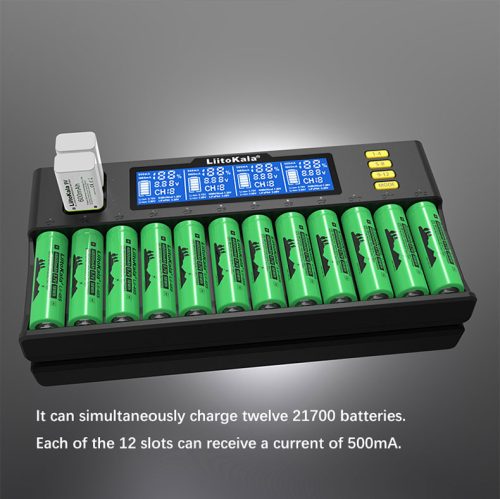

• 12 egyidejű töltése esetén max 500mA ágyanként
• akár 12 db 21700-as is tölthető egyszerre

Használat

1. Key MODE (töltési mód): Ez a gomb az akkumulátor típusának kiválasztó gombja; A töltő bekapcsolása után 8 másodpercen belül kattintson a MODE gombra az újratölthető akkumulátor típusának kiválasztásához (Li-ion-3,70V, Li-ion-3,80V, LiFePO4-3,20V), és a NiMH / Nicd-1,20V akkumulátor automatikusan azonosítódik; A töltési folyamat során a MODE gomb hosszú megnyomásával újra kiválaszthatja a töltő akkumulátor típusát, de az előző töltési adatok nem kerülnek mentésre;

2. Nyomja meg az 1-4, 5-8, 9-12 gombot az 1-12 ágy lekérdezéséhez. Nyomja meg ezt a gombot a négy akkumulátorhely töltési állapotának megjelenítéséhez, és a töltési adatok megjelenítéséhez az alacsony csatornától noto a magas csatorna nem (CH1CH12 irány); Nyomja meg és tartsa lenyomva ezt a gombot hosszú ideig, hogy a kijelző képernyő stabil világítási állapotba kerüljön, és nyomja meg és tartsa lenyomva újra, hogy eltávolítsa a normál világítási állapotot;

LCD kijelző:

1. Miután a töltő csatlakoztatva lett a tápegységhez, az LCD képernyő kb. 3 másodpercig teljesen megjelenik, majd csak a nulla jelenik meg. Ezzel egyidejűleg a csatornának megfelelő jelzőfény először pirosra, majd zöldre vált, majd kikapcsol, és a képernyő nullát mutat; A 9 V-os töltőcsatorna zöld jelzőfénye készenléti állapotban mindig világít;

2. Az akkumulátor érzékelésekor az LCD kijelzőn megjelenik az akkumulátor szimbólum/csatorna CH és a csatorna akkumulátortípusa (Li-ion-3,70V, Li-ion-3,80V, LiFePO4-3,20V, Ni MH/Nicd-1,20V)/töltési áram A/akkumulátor feszültség, százalék és egyéb adatok. Válassza ki a töltő akkumulátor típusát (például 3,20V/3,80V vagy alapértelmezett), és az akkumulátor típusa 9 alkalommal villogni fog. Körülbelül 9 másodperc múlva az akkumulátor hivatalosan feltöltődik. Ekkor az akkumulátor szimbólum körkörös formában emelkedik, Jelzi, hogy a töltés folyamatban van, és a megfelelő csatorna jelzője piros;

Töltés közben az 1-4, 5-8, 9-12 gombokra kattintva lekérdezheti az egyes rekeszek akkumulátor paramétereit; Ha az LCD sötét, kattintson bármelyik gombra a képernyő megvilágításához; Hosszan nyomja meg az 1-4, 5-8, 9-12 gombokat, hogy az LCD kijelző normálisan megjelenjen; Ha a töltés befejeződött, az akkumulátor szimbólum nem villog, 100% jelenik meg, a töltési paraméterek elmentésre kerülnek, és a kijelző mindig zöld színű lesz.

3. Ha azt észleli, hogy az akkumulátor vagy a csatorna rendellenes (rövidzárlat/visszacsatlakozás stb.), a képernyőn megjelenik a megfelelő akkumulátor csatorna CH, Err, az összes akkumulátor szimbólum és a megfelelő csatorna akkumulátor szimbólum villog, és a megfelelő piros kijelző villog figyelmeztetésként; Ha a 9V töltőcsatorna észleli, hogy az akkumulátor vagy a csatorna rendellenes (rövidzárlat/visszacsatlakozás stb.), a képernyő kijelzője nem változik, de a két kijelző egyszerre piros lesz.
