Főbb tulajdonságok:
- Egyszerre tölthető vele 2 db 26650 és 2 db 18650 akku vagy 4 db 21700-as
- A 4 akkumulátor párhuzamos töltésére alkalmas töltő minden igényt kielégít, hiszen gyorstöltő funkcióval van ellátva
- Választható töltőáram Li-ion esetén 250/500/1000/1500/2000/3000 mA, összesen akár 12A töltőáram
- Választható töltőáram Ni-Mh esetén 250/500/1000 mA
- Tölthető vele Ni-MH, Li-Ion akku 10440-26650 vagy AAA-C méretig
- Érintőgombok
- LCD kijelzőn követhető, hogy az adott akkumulátor töltöttsége, feszültsége hogy áll
- mindenféle védelemmel van ellátva a túltöltéstől, túlmerítésen át a zárlatosságig
- tesztelni is lehet vele az akku kapacitását
- Akku belső ellenállás mérés
- Túlmerült akku javítás funkció
- Mérete: 165 mm (hossz) * 115 mm (szélesség) * 40 mm (magasság), 307 g
Csomag tartalma:

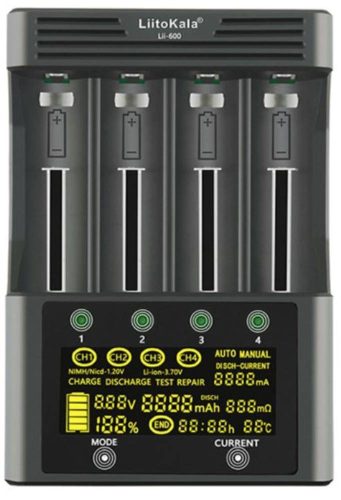

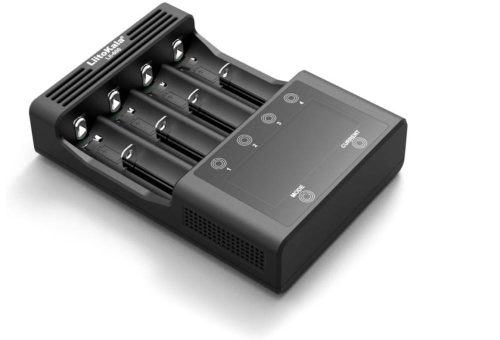

- Liitokala 600 töltő
- AC adapter
Használat
1. MODE: (üzemmód kiválasztása), beleértve a CHARGE töltési módot, a DISCHARGE kisütési módot, a TEST kapacitásérzékelési módot és a REPAIR javítási módot;
2. CURRENT: (rövid érintéssel történő áramválasztás), beleértve a 250mA/500mA/1000mA/1500mA/2000mA/2500mA/3000mA; hosszú érintéssel a "CHARGE" pontot, választhat automatikus AUTO vagy kézi MANUAL munkát;
3. 1/2/3/4 csatorna érintési pontok: (az 1/2/3/4 csatornáknak megfelelően); rövid érintés önállóan kiválaszthatja és megtekintheti a megfelelő csatorna adatait, hosszú érintés bármelyik ponton vezérelheti az LCD-képernyő kijelzőjét (állandó fényes vagy kioltott);
4. Bármilyen körülmények között érintse meg és tartsa lenyomva a MODE (üzemmód) és a "sípszó" gombot a CHARGE (töltés) üzemmód, a DISCHARGE (kisütés) üzemmód, a TEST (kapacitásérzékelés) üzemmód és a REPAIR (javítás) üzemmód váltásához, majd érintse meg 8 másodpercen belül. Érintse meg a megfelelő funkcióérintési pontot az üzemmód megváltoztatásához
3.1 Bármelyik állapotban érintse meg és tartsa lenyomva a MODE "sípoló" prompt hangot, beléphet a TEST üzemmódba;
3.2.1 A TEST üzemmódba való belépés után 8 másodpercen belül hosszan megérintheti az érintőkapcsolót (CURRENT) a MANUAL kézi üzemmód vagy AUTO automatikus üzemmód kiválasztásához. A MANUÁLIS kézi üzemmód kiválasztása után röviden érintse meg az érintőkapcsolót (CURRENT) az aktuális méret kiválasztásához. A 8 másodperc elteltével az Ön által kiválasztott áramerősséget rögzíti a töltéshez. Ha 8 másodpercen belül nem történik beállítás, a rendszer automatikusan rögzíti az 1000mA áramot a töltéshez; ha AUTO van kiválasztva, a rendszer automatikusan elosztja az áramot az akkumulátor állapotának megfelelően;
3.2.2 Amikor az akkumulátor teljesen feltöltődik, a rendszer automatikusan átvált kisütésre. A kisütési áramot a töltési áram határozza meg. (Ha a töltés 250mA, a kisütés is 250mA; ha a töltés 500mA vagy 1000mA, a kisütés 500mA; ha a töltés 1000mA felett van , A kisütés 750mA), és rögzíti az adatokat a kisütés során, hogy érzékelje az akkumulátor kisütésének kapacitását.
3.2.3 Amikor az akkumulátor lemerül, a rendszer automatikusan töltésre vált. A töltő feltölti az akkumulátort a korábban kiválasztott áramparaméterekkel, és rögzíti a töltési adatokat az akkumulátor töltési kapacitásának észlelése érdekében. Ekkor a rendszer megjeleníti az "END" feliratot és leállítja a töltést.
4) REPAIR (javítási üzemmód)
4.1 MANUAL (kézi beállítás) üzemmódban ez az üzemmód 250mA árammal javít;
4.2 AUTO (automatikus beállítás) alatt a lítium akkumulátor (Li-ion-3,7v) javítási folyamata az áramtartománya (250mA/500mA/1000mA/1500mA/2000mA/2500mA/3000mA) alapján történik, és a rendszer automatikusan osztja ki az áramot a töltéshez. Amíg a teljes
4.3 AUTO (automatikus beállítás) alatt a Ni-MH akkumulátor (Ni-MH-1,2V) javítási folyamata az, hogy a rendszer automatikusan 250mA árammal tölt, majd a megfelelő árammal kisüt és újratölt. Többszöri használat után teljesen megjavul.
Érintse meg a megfelelő funkcióérintési pontot másodperceken belül az üzemmód, az áramméret, a független, a vegyes töltés, a kapacitásérzékelő funkció megváltoztatásához, 8 másodperccel a kiválasztás után belép a munkaállapotba, a munkaállapotban megérintheti (1/2/3/4) érintés Kattintson a megfelelő csatorna helyzetének megtekintéséhez, beleértve az akkumulátor típusát / töltési módot / töltési kapacitást (mAh)/töltési időt (h)/töltési áramot (mA)/akkumulátor feszültség (V)/akkumulátor százalékos% /akkumulátor belső ellenállás (mΩ)/ Olyan paraméterek esetében, mint a hőmérséklet °C, a végén megjelenik a "End", és ez a munkafolyamat véget ér.
Négy, üzemmód működésének leírása:
Amikor a töltő csatlakoztatva van a tápegységhez, a töltő LCD-képernyője azonnal teljesen világos és teljesen megjelenik, és ugyanakkor az 1/2/3/4 csatorna LED-lámpái jelzik, hogy a piros és a zöld készen áll a belépésre. Ha az akkumulátor nincs behelyezve, akkor a "Null" kijelzőt jeleníti meg, és a kijelző nem On, ha rossz akkumulátor van behelyezve, vagy az akkumulátor fordítva van csatlakoztatva, akkor a "Err" kijelzőt jeleníti meg, az akkumulátor normálisan működik, a piros LED fény mindig világít, az akkumulátor tele van, vagy a zöld LED fény mindig világít egy prompt hanggal;
1) CHARGE (töltési mód)
1. 1 Amikor a töltő telepítve van és az akkumulátor csatlakoztatva van a tápegységhez, a rendszer automatikusan töltési üzemmódba lép (CHARGE), hosszan megérinti a "CHARGE" pontot, a rendszer belép a MANUAL kézi üzemmódú töltésbe, a töltő alapértelmezett töltési áram 1000mA (ha a CHARGE pontot nem érinti hosszan, a rendszer AUTO üzemmódban tölt, a rendszer automatikusan elosztja az áramot a feltöltött akkumulátor állapotának megfelelően); 8 másodpercen belül a rövid érintéses áramérintési ponton (CURRENT) keresztül kiválaszthatja az áramot a töltéshez, és a rendszer 8 másodperc töltés után rögzíti a kiválasztott áramot, ha 8 másodpercen belül nem történik beállítás, a rendszer alapértelmezés szerint automatikusan 1000mA árammal tölt. Ekkor az áram és más funkciók nem módosíthatók. Ha meg kell változtatni, akkor érintse meg és tartsa lenyomva a MODE gombot, majd válassza újra;
1.2 A töltési üzemmódban CHARGE, független töltés vagy különböző áram kiválasztása, és a különböző akkumulátorok vegyes töltése 8 másodpercen belül tetszőlegesen megváltoztatható; egyszerű működés.
Egyszeri, érintse meg az 1/2/3/4 cellás akkumulátor megfelelő érintési pontját 8 másodpercen belül, majd érintse meg a MODE gombot az üzemmód megváltoztatásához, érintse meg a CURRENT pontot az áram, a független, a vegyes töltés és a kapacitásérzékelési funkciók megváltoztatásához. A kiválasztás után belép a munkaállapotba. Vegye figyelembe, hogy a töltési áramot az akkumulátor kapacitásának megfelelően kell kiválasztani. Ha nincs szükség gyorstöltésre, akkor ajánlott 500mA töltés, ami a legmegfelelőbb és biztonságosabb;
1.3 A töltési üzemmódban az 1/2/3/4 érintőkapcsolók megérintésével átkapcsolhat az egyes rekeszek állapotának megtekintéséhez: beleértve az akkumulátor típusát / töltési módot / töltési kapacitást (mAh)/ töltési időt (h)/ töltési áramot (mA)/ akkumulátor feszültségét (V) / akkumulátor százalékos% / akkumulátor belső ellenállása (mΩ) / hőmérséklet ℃ és egyéb paraméterek, miután az akkumulátor teljesen feltöltődött, megjelenik a "End" (töltés vége);
1.4 A Li-ion akkumulátor töltési árama 250mA/500mA/1000mA/1500mA/2000mA/2500mA/3000mA lehet;
1.5 A Ni-MH akkumulátor töltési árama 250mA/500mA/1000mA lehet.
1.6 A töltési folyamatot lásd a következő táblázatban:
Az akkumulátor töltési áramának kiválasztása Akkumulátor töltése Vége
2) DISCHARGE (kisütési üzemmód)
2.1 Miután a töltő telepítve van és az akkumulátor csatlakoztatva van a tápegységhez, érintse meg a (MODE) gombot a (DISCHARGE kisütési mód) kiválasztásához 8 másodpercen belül, majd érintse meg a (CURRENT) gombot hosszú ideig, hogy a rendszer belépjen a MANUAL kézi kisütési módba, válassza ki a kívánt áramot ( 250mA/500mA/750mA), ha nem választja ki az áramot, a rendszer automatikusan 500mA-ra állítja be a kisütési áramot. Miután leállította az érintést, a rendszer 8 másodperc múlva rögzíti a kiválasztást, hogy működjön. Ha a rendszer AUTO automatikus módban van kisütve, a rendszer automatikusan elosztja az áramot a kisütött akkumulátor állapotának megfelelően; a rendszer rögzíti az adatokat a kisütés során, hogy érzékelje az akkumulátor kisütési kapacitását.
2.2 Az 1/2/3/4 érintési pontok megérintésével,
2.3 A kisütési folyamatot lásd a következő táblázatban:
A kisütési áram kiválasztásához adja meg a DISCHARGE (kisütés) gombot Az akkumulátor kisütése END
3) TEST (kapacitásteszt üzemmód)
A TEST üzemmód először teljesen feltölti az akkumulátort, majd kisütik az akkumulátort és rögzítik a kisütési teljesítményt és más paramétereket, majd automatikusan teljesen feltöltik az akkumulátort, miközben rögzítik a töltési teljesítményt és más paramétereket, végül pedig teljesen feltöltik. Ez a funkció rendelkezik a kisütési kapacitás teszt funkcióval és a töltési kapacitás teszt funkcióval is.
